Zyxel Prestige 650ME / Modems, routeurs ADSL

Les modems ADSL ZyXEL Prestige 650ME(-I) permettent un accès à Internet simultané à jusqu'à quatre ordinateurs. L'interface 10/100 Mbps est reliée directement au PC ou, lors d'une exploitation avec plusieurs ordinateurs, au hub/switch. A l'instar des routeurs, les Prestige 650ME(-I) sont équipés de NAT. Nouveau, PAT (Port-Address-Translation) permet également d'acheminer certaines adresses ports sur une adresse IP interne. Dans la configuration de base, la fonction filtrage des paquets détermine que tout accès illicite depuis Internet est bloqué. Suivant les besoins, certains ports sont ouverts pour l'accès. Par le biais d'un nom hôte, DynDNS permet d'être toujours accessible, même si l'on dispose d'une adresse IP dynamique.
Installation avec filtrage et séparateur
Avec une installation de base RNIS, on a besoin de ce que l'on appelle un séparateur. Celui-ci sépare la connexion de données de la ligne téléphonique. Ces deux segments sont à tenir séparément dans le bâtiment. Avec une installation de base analogique, le routeur est connecté comme un téléphone. Mais entre le téléphone et la prise, il faut connecter un filtre.

Modem ADSL Ethernet 10/100

Accès à Internet pour 4 PC

Pare-feu, filtrage paquets+NAT

VPN-pass-through

Certifié Swisscom

650ME pour analogique

650ME-I ou 650ME-13 pour RNIS

Firmware
	ZyXEL Prestige 650ME-11 ADSL Modem, analog
	ZyXEL Prestige 650ME-13 ADSL Modem, ISDN
Manuels
	Filtre analog ADSL, Guide d'installation (raccordement analogique), d/f
	ADSL ISDN-Splitter, Guide d'installation
	ZyXEL Prestige 650ME-11 et ME-13, Guide d'installation
Divers
	Configuration Multi-NAT avec un ZyXEL Prestige 65x-Serie

Support Studerus - Hotline Studerus.ch (Support) Support 1: Clientèle privée 0900 900 641 Support 2: Clientèle commerciale 0900 900 646 Horaires d'ouverture de la Hotline : lundi à vendredi 8:30 - 12:00, 13:30 - 19:00 heures 5 premières minutes CHF 0.25/min. (annonce de prix gratuite), ensuite CHF 2.13 /min. depuis le réseau fixe.

Installation du ZyXEL 650 ME sous Windows XP

Le présent mode d'emploi doit vous aider à installer l'accès Internet à l'aide d'un ZyXEL Prestige 650 ME. Il ne s'applique qu'à Windows XP.

Raccordez l'appareil avec le hub/switch via un câble Ethernet droit (câble gris) ou directement avec votre PC via un câble croisé (câble rouge)

Ouvrez le navigateur Internet et tapez l'adresse 192.168.1.1, puis appuyez sur Enter

Nom utilisateur : admin
Mot de passe : 1234
Cliquez sur Setup Wizard.
Cliquez sur Suivant.
Entrez votre nom d'utilisateur et votre mot de passe pour la connexion.
Cliquez sur Finish.
Cliquez sur Logout.

Raccordez le câble modem (RJ11) entre le Zyxel et la prise murale, mettez ensuite l'appareil sous tension et attendez jusqu'à ce que les lumières PWR, SYS , 10M (ou 100M) et DSL s'allument en vert ou orange pour la 100M.

A l'ordinateur, ouvrez la session Démarrage (Paramètres ) >> Panneau de configuration >> Réseau et connexions accès à distance (au cas où vous ne pouvez le voir, cliquez tout d'abord sur le côté gauche de la fenêtre et sur le champ Passer en affichage classique.

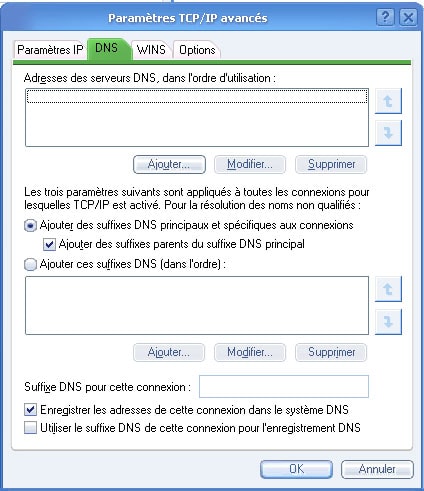

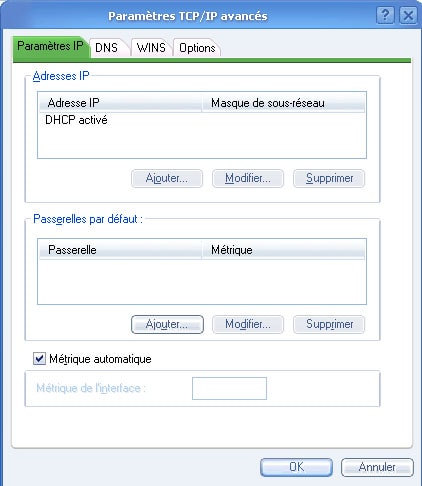

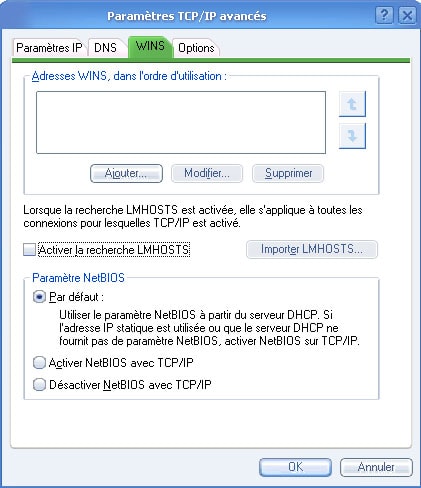

Faites un double-clic sur Connexion au réseau local (LAN). Cliquez sur Propriétés, faites un double clic sur Protocole Internet (TCP/IP).

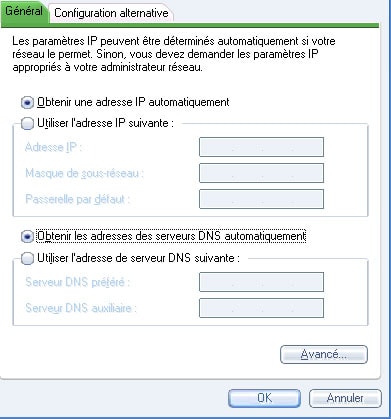

Adresse IP : Obtenir automatiquement.

Adresse serveur DNS : Obtenir automatiquement
