Routeur Wireless derrière un modem/routeur ADSL


Si vous disposez d'un modem ADSL + un routeur WiFi, voici un petit guide qui pourra peut-être je l'espère vous aider à configurer le tout.





Configuration Routeur Wireless Netgear WPN824 et Zyxel 650ME ADSL


Dans un premier temps il est nécessaire de configurer les identifiants de la connexion ADSL sur le Zyxel 650. Pour savoir comment procéder, cliquez ici...







Variante 1 (Lan - Lan)

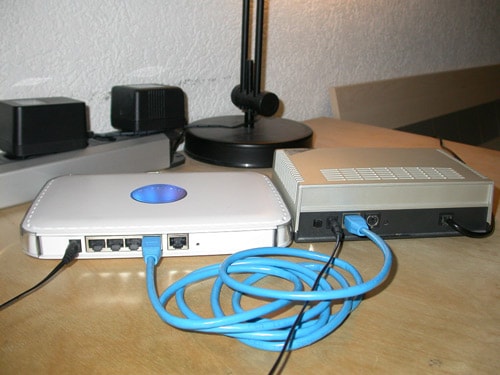

Les deux appareils sont reliés par un câble réseau RJ45. Sur le Netgear le câble réseau est connecté à une des 4 sorties Ethernet (LAN) et relié au Zyxel 650 sur son unique prise Ethernet (LAN) (voir image ci-dessus)





Dans l'interface de configuration du Netgear, dans le menu LAN IP Setup, je change l'adresse IP du routeur qui ne doit absolument pas être la même que celle du Zyxel. Comme mon modem/routeur ADSL est un Zyxel 650 et que son adresse IP par défaut est 192.168.1.1, je fixe donc une autre adresse, pour le routeur Netgear (voir image ci-dessus  -> A) soit 192.168.1.100



Ensuite...je désactive le serveur DHCP sur le Netgear  (voir image ci-dessus  -> B)

Pour que les modifications soient prise en compte, je clique sur le bouton Apply





Variante 2 (Lan - Wan)

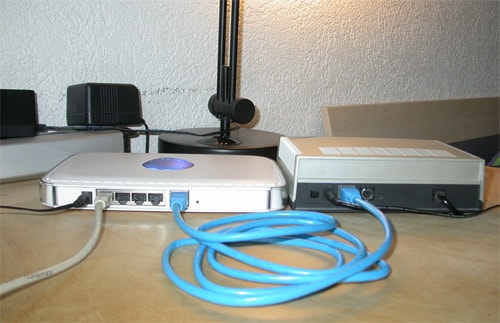

Les deux appareils sont reliés par un câble réseau RJ45. Sur le Netgear le câble réseau est connecté sur le port WAN et relié au Zyxel 650 sur son unique prise Ethernet (LAN) (voir image ci-dessus)

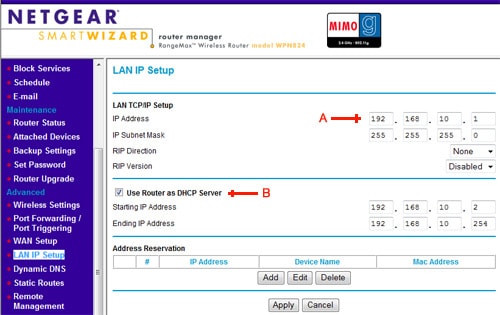

Dans l'interface de configuration du Netgear, dans le menu LAN IP Setup, je change l'adresse IP du routeur  (voir image ci-dessus  -> A) soit 192.168.10.1

Je contrôle que le serveur DHCP soit activé. (voir image ci-dessus  -> B)

Pour que les modifications soient prise en compte, je clique sur le bouton Apply





Configuration des identifiants de la connexion ADSL sur le Zyxel 650


Si vous n'avez pas encore configuré le nom d'utilisateur et le mot de passe fourni par votre provider, il vous faut relier le câble Ethernet du Zyxel 650 à la carte réseau de votre PC.




 Ensuite tapez dans un navigateur l'adresse IP du Zyxel soit 192.168.1.1

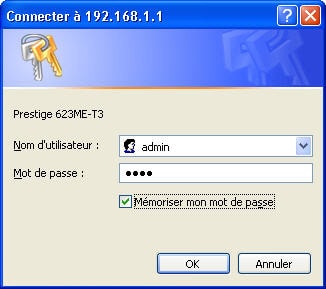

Entrez le nom d'utilisateur standard admin et le mot de passe 1234









La fenêtre du Wizard Setup devrait en principe s'ouvrir. Cliquez sur Wizard Setup







Les paramètres doivent être ceux affichés ci-dessus. (PPoE, LLC, 8, 35). Cliquez sur Next

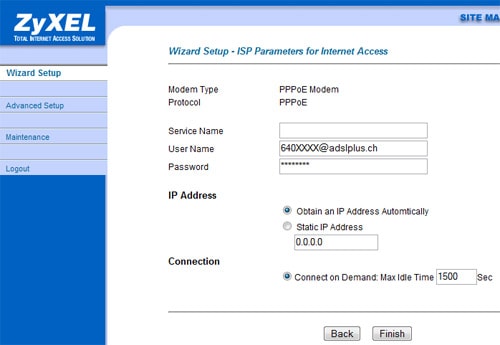

Le champ Service Name peut être laissé vide. Entrez votre nom d'utilisateur et votre mot de passe fournis par votre provider. Cliquez ensuite sur Finish
