Modifier un cable MegaDrive 2


Falkra - libellules.ch, tous droits réservés.



Si vous avez chez vous une MegaDrive II, avec son câble d'origine, un sympathique péritel pourtant, il est possible que la console produise des sifflements ou un bourdonnement désagréable sur vos jeux préférés, avec en prime un balayage de bandes grises, voir un peu de neige en surimpression, chose que la MegaDrive I ne fait pas. Vos jeux ne sont pas en cause, bien sûr.


Enervant, n'est-ce pas ?


Il y a moyen d'y remédier par une petite modification simple, mais du genre irréversible, du câble RGB, qui est coupable dans cette affaire, les deux versions de la console étant identiques, du moins à l'intérieur. Le mode RGB est une excellente chose pour la qualité d'image, mais sur une prise péritel, il y a une quantité de signaux impressionnante à faire dicruler, en particulier un signale AV (audiovidéo) qui coupe le tuner de votre télévision au profit du mode AV, utilisé par vos consoles : l'entrée péritel, avec son propre canal.


La MegaDrive II sait tout faire, sauf envoyer un signal de mode RGB ou de mode AV à la télévision. La console ne possède que du 5V de ce côté. Le câble de son côté, propose un élévateur de tension (qui crée du 12V à partir du 5V fourni). C'est lui qui est en cause... et le composant peut être inhibé. Vous trouverez des documentations techniques sur divers sites spécialisés, nous allons nous concentrer sur la manipulation.


La manipulation consiste à couper l'élévateur de tenison indésirable inclus dans le câble, tout simplement. Il suffit de couper une des pistes du circuit imprimé. La télévision ne pourra pas passer automatiquement en mode AV, il faudra utiliser votre télécommande, ce qui est peut-être djéà le cas pour vous, selon votre appareil, de toute façon.

Par contre, vous pourrez dire adieu aux sifflements et aux parasites visuels !


Il vous faut un câble RGB de Mega Drive 2 (MK-1637-09) et un cutter fin, et des tournevis.

Cette manipulation a été faite sur un câble relié à une télévision cathodique 4:3 avec succès. Sur une télévision 16:9, il peut y avoir plus de manipulations à faire.

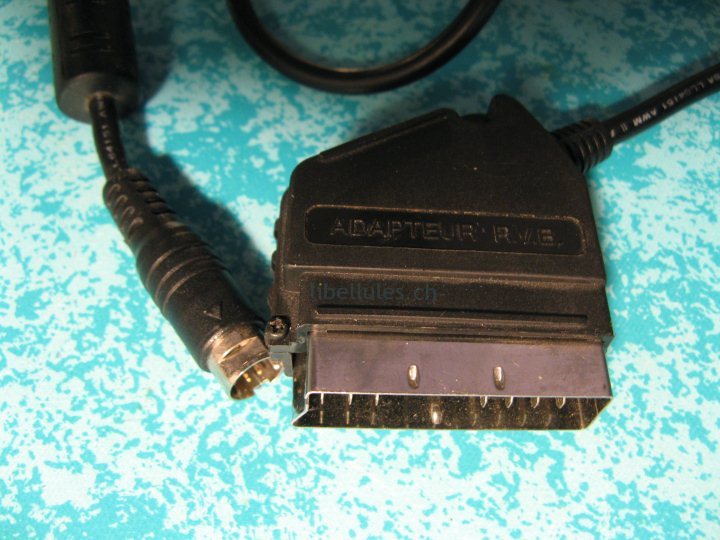

Voici un câble de MegaDrive II, une petite vis cruciforme est à enelver :


cable megadrive2

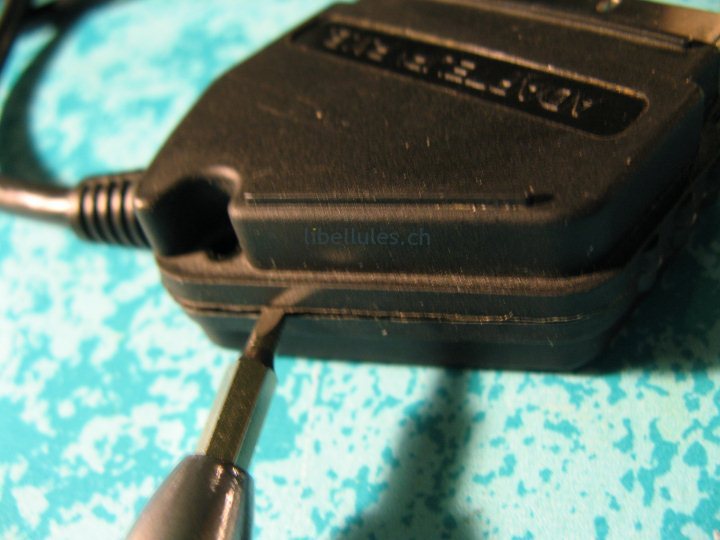

Retirez la vis, puis ouvrez le boitier péritel, par exemple avec un tournevis plat :


cable md2

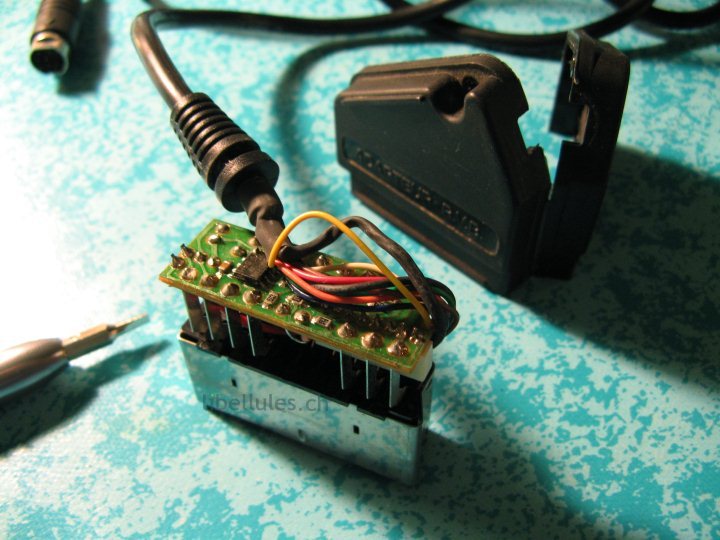

Une fois le boitier retiré, vous accédez au circuit, avec l'élévateur de tension, le petit circtui intégré :


megadrive 2 siffle

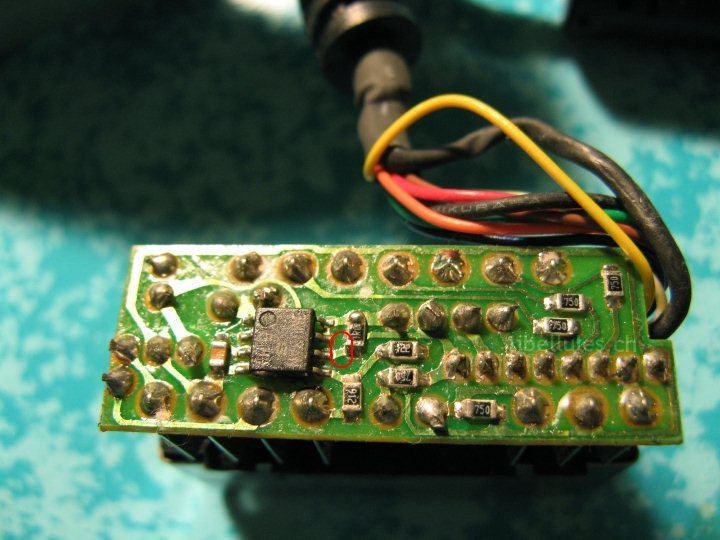

Voici la piste à couper, entourée en rouge, elle supprime l'alimentation du composant, sans couper le signal :


megadrive 2 cable

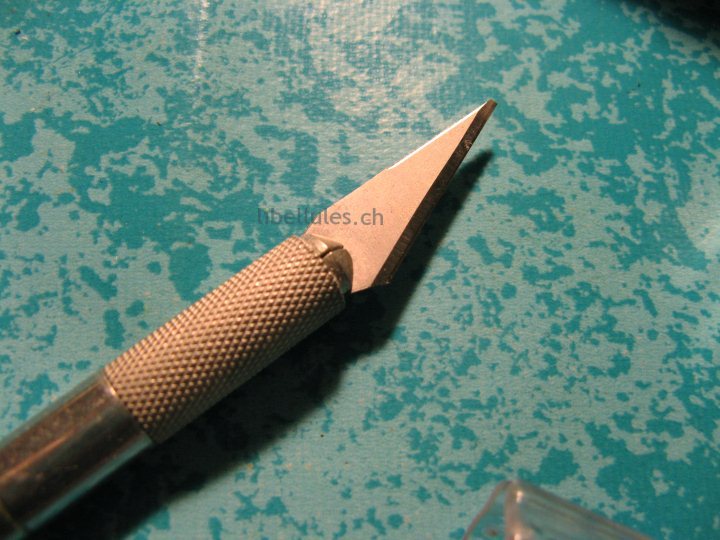

Sortez un cutter ou autre outil de coupe, le plus fin possible :


modification cable md2

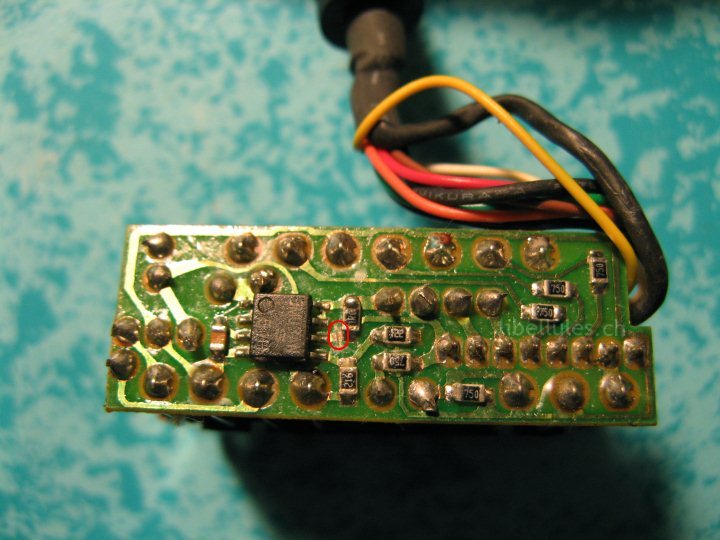

Voici la piste une fois coupée, il n'est pas nécessaire d'aller creuser jusqu'au fond :


mod cable md2


Remontez le câble est testez, dans la plupart des cas, le tour est joué.


Si cela ne suffit pas, vous devrez faire une deuxième modification.


Pour plus d'informations, et des compléments, voici mes sources, que je vous recommande :

http://www.segakore.fr/articles/mod_cable_rgb_md2.html

http://www.obsolete-tears.com/reduire-un-peu-plus-le-bruit-du-son-dune-megadrive-2-dossier-114.html
