Bluewin TV - Installation Netopia 3397


Avec la collaboration de Matthieu Guenet

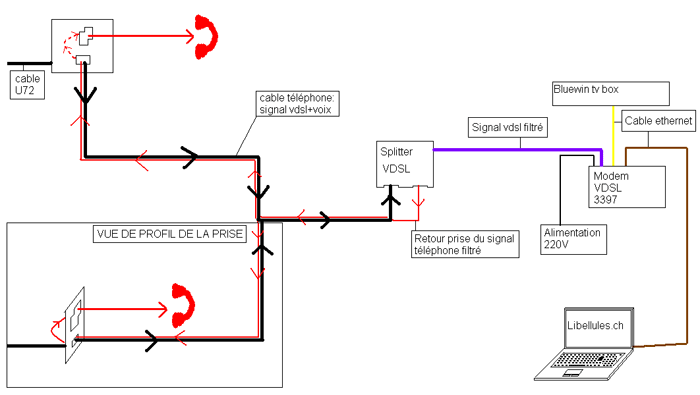

Schéma

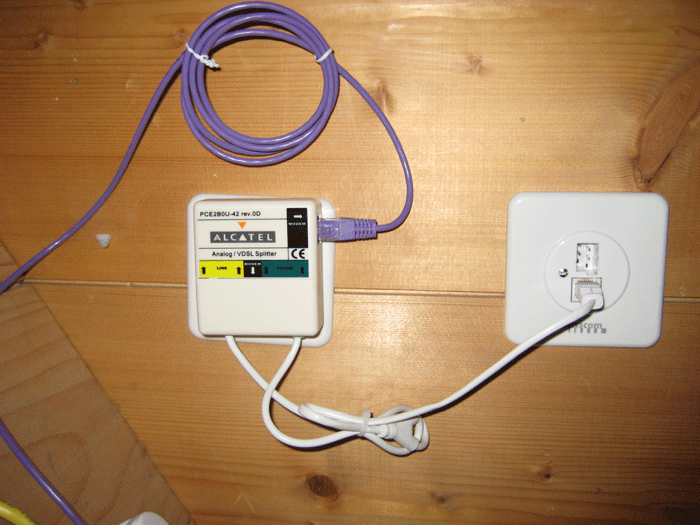

Avec ce système, le filtrage de votre ligne est toujours là mais sa mise en place est facilitée: la prise possède deux sorties (reichle et RJ11) le "nouveau" câble sortant de la prise est directement relié au splitter vdsl  (en effet en vdsl il s'agit d'un splitter et non d'un filtre) et ensuite le filtrage de la voix ( téléphone analogique) repart vers la prise (en rouge sur le schéma ) pour être relié à la prise téléphonique "reichle"

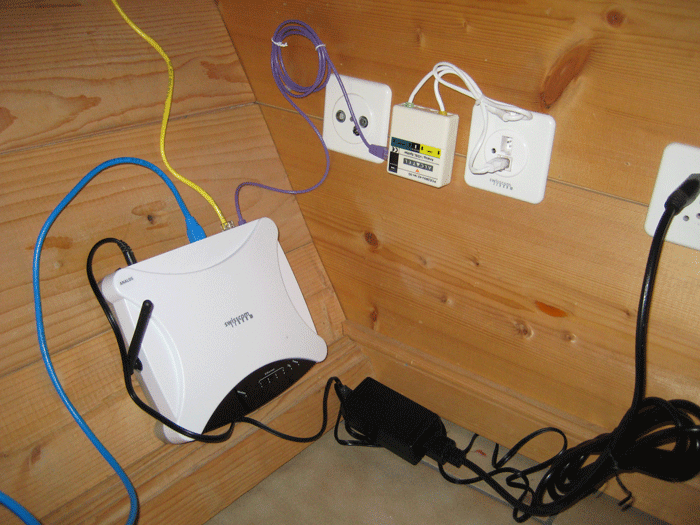

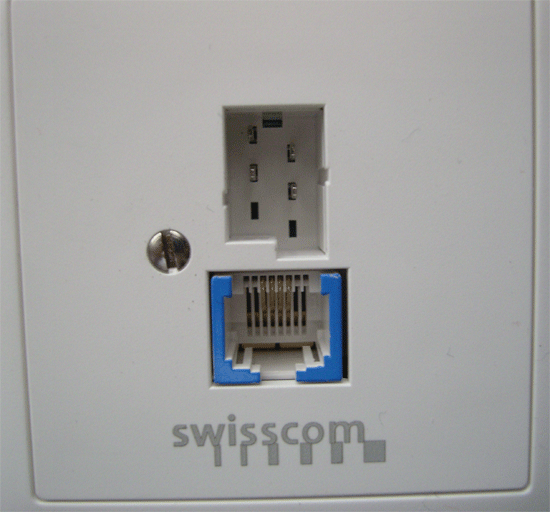

Nouvelle prise téléphonique murale


Si un installateur viens chez vous pour le vdsl, c'est qu'il est impératif de vérifier/modifier votre installation téléphonique. En effet pour permettre un fonctionnement optimal , l'installateur devra peut-être changer le câble qui passe dans vos murs: celui-ci doit être un câble de type "U72". Ce changement peut bien évidemment prendre du temps en fonction du travail à faire. Ensuite,l'installateur va vous placer une nouvelle prise. (voir image ci-dessous)

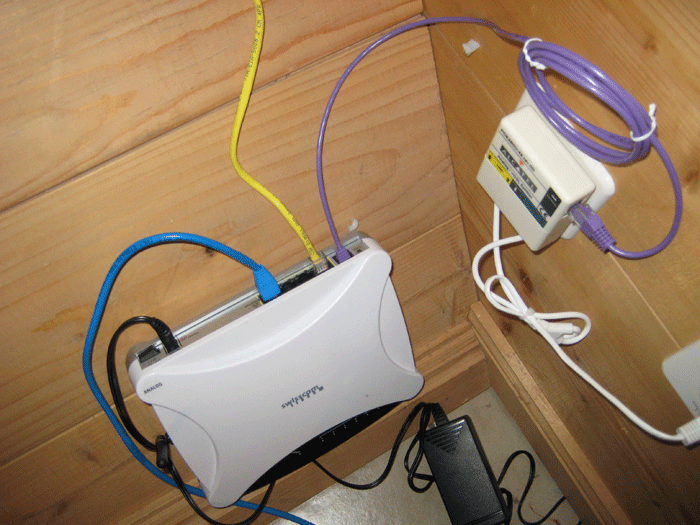

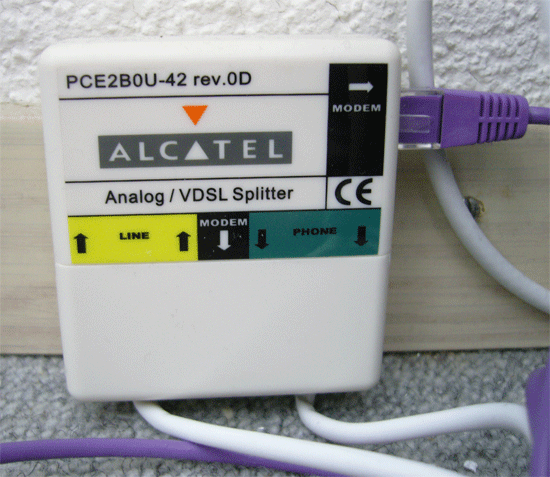

Un nouveau Splitter








Installation

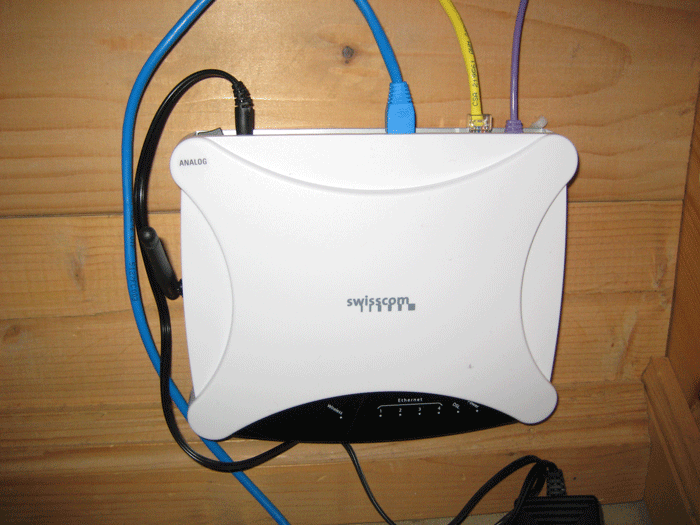

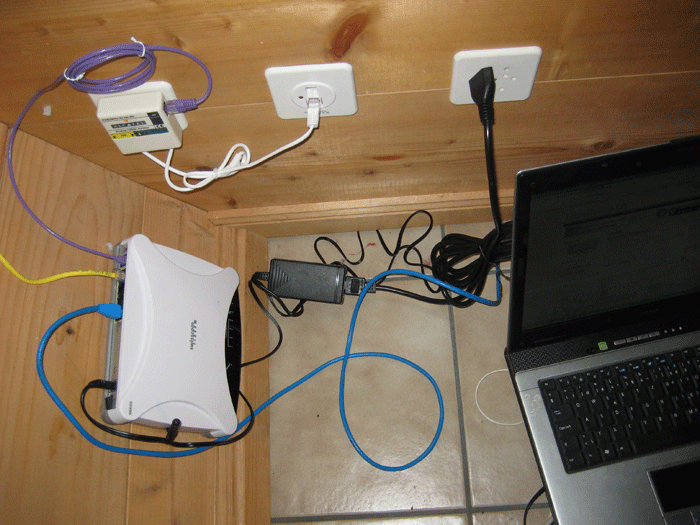

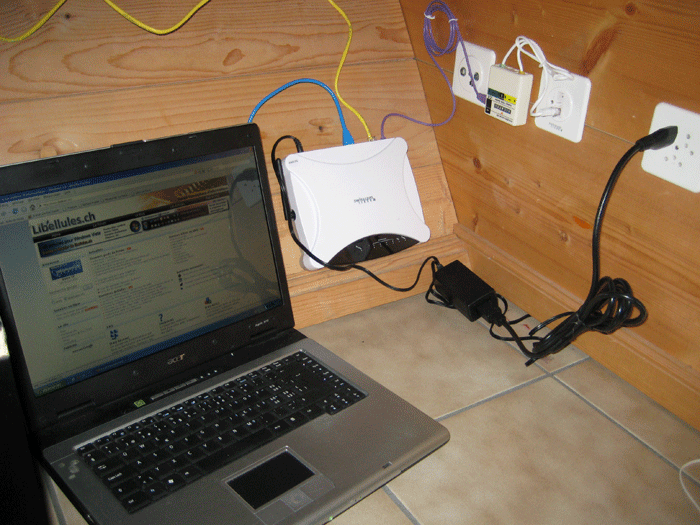

La box bluewin tv est connectée au modem par le câble ethernet jaune, ce câble doit être un ethernet plat et il peut être connecté à n'importe quel port ethernet du modem



Le câble bleu sert ici à connecter un pc au modem, comme ça on peut aller surfer sur notre site préféré...

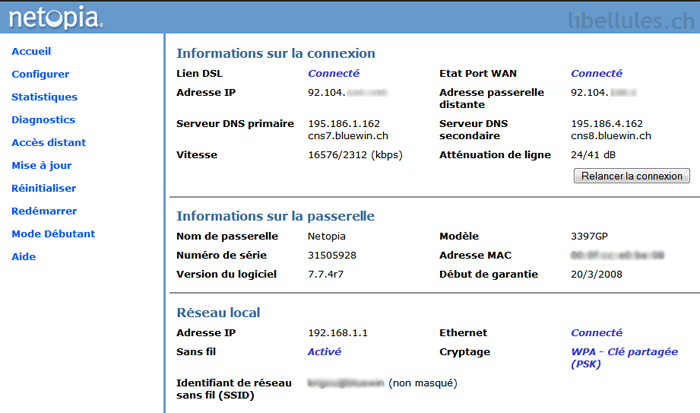

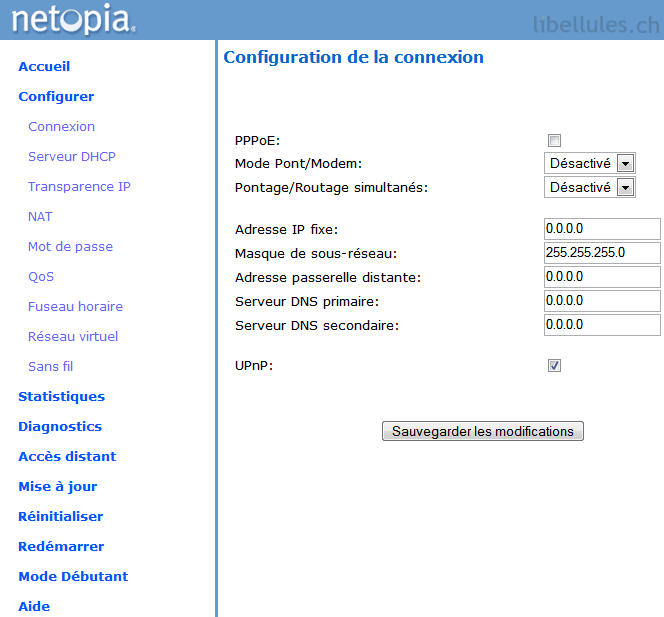

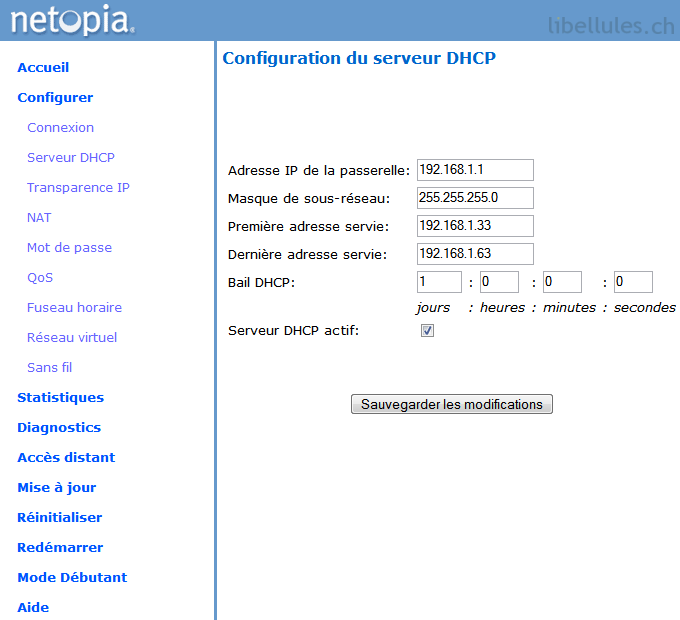

Configuration du Netopia 3397
