Réparer et nettoyer une manette Megadrive
Falkra - libellules.ch, tous droits réservés.
Lorsque vous faites l'achat d'une manette, généralement d'occasion, ou à force de l'utiliser elle peut devenir sale, et parfois les boutons ont des problèmes, se cassent ou ne répondent plus tout à fait normalement.
Nous allons voir en détail comment nettoyer une manette de Megadrive, avec une petite réparation du bouton A, qui fonctionnait, mais était bien plus mou que ses voisins.

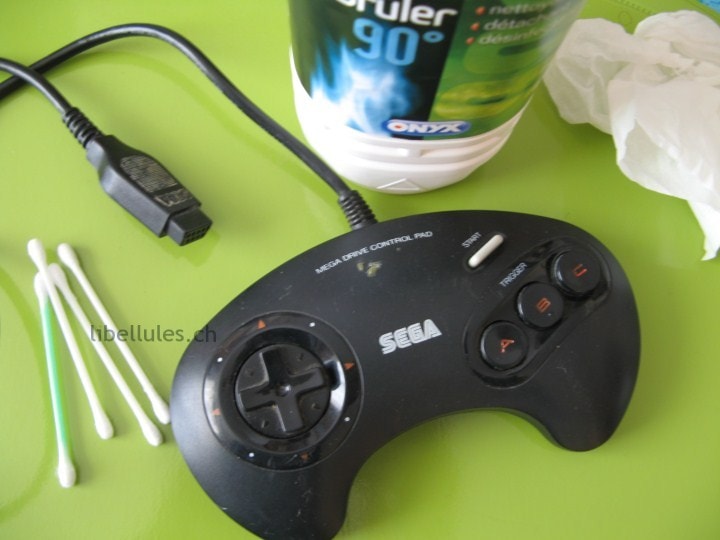

Matériel utilisé :
- de l'alcool à brûler 90°
- des cotons-tiges et des mouchoirs
- une épingle
- un tournevis cruciforme
- éventuellement, une cuiller
- une manette de Megadrive sale

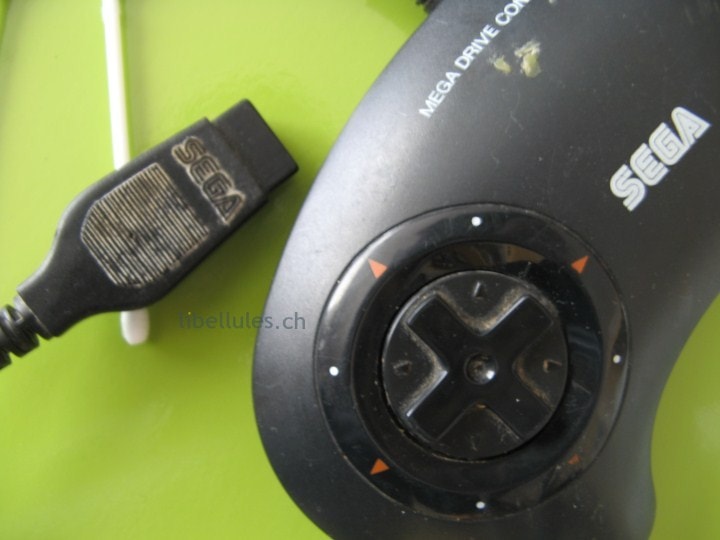

On constate rapidement la crasse présente aux emplacements les plus manipulés, il faut dire qu'on ne se lave pas forcément les mains avant chaque partie, et que le temps aide. Pour la trace de chewing gum centenaire en haut à droite de la photo par contre, on peut raisonnablement rouspéter :

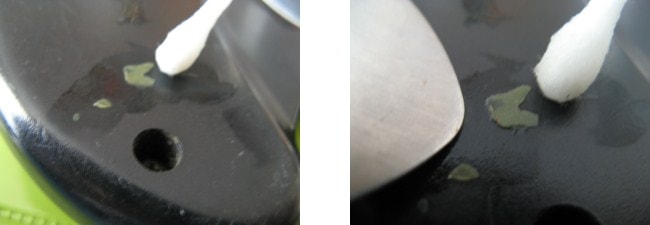

Trempez un coton tige dans l'alcool, sans l'imbiber totalement, il n'est pas nécessaire qu'il coule. Mouillez le chewing-gum en frottant autour et en appuyant. Si nécessaire utilisez une cuiller ou un autre objet dur qui ne rayera pas la manette et décollera l'intrus. Un cure dent en bois peut faire l'affaire, par exemple :

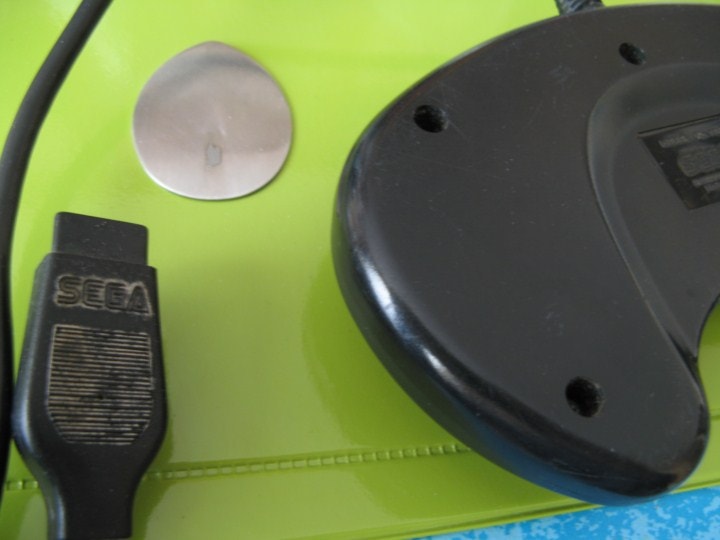

C'est déjà mieux. Ma cuiller ici est un reste de cuiller à cocktails (le manche s'est détaché, ce n'est pas un médiator), elle fait une deuxième carrière. Reste à nettoyer la crasse sur la fiche :

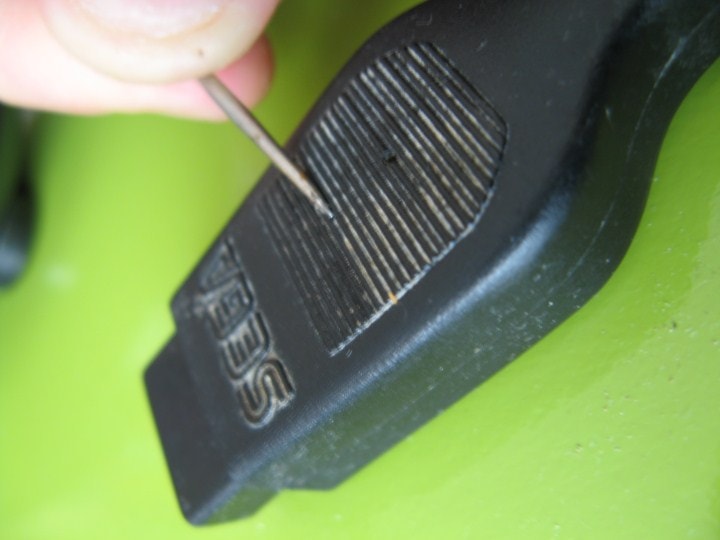

Le coton tige aura du mal à passer entre les sillons. Mouillez avec un peu d'alcool, puis passez délicatement une épingle dans les sillons pour enlever la crasse. N'appuyez surtout pas fort, sinon vous endommagerez le relief du plastique, qui est assez souple :

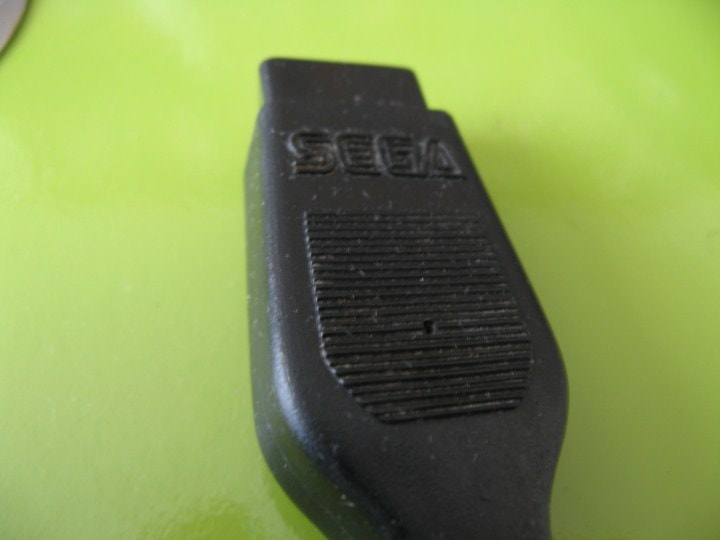

C'est mieux. Non ? Un peu long, certes. Sur la photo, ce qui reste est de la poussière. Un chiffon la délogera.
Etape suivante : mettez la manette à plat et enlevez les vis. Il y a 6 vis cruciformes. Gardez-les dans un coin, histoire de ne pas les perdre. J'utilise une petite boite à part.

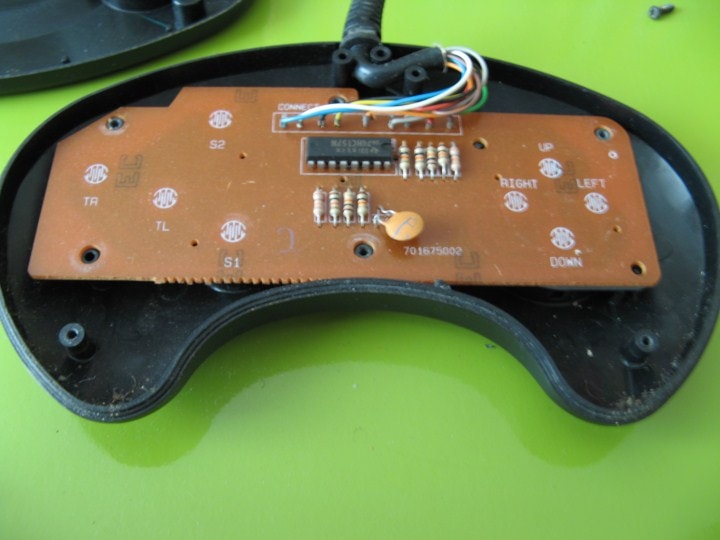

On distingue le PCB de la manette, très simple, et la puce, un circuit 74HCT157N (très courant) chargé de multiplexer les sources de données de la manette :

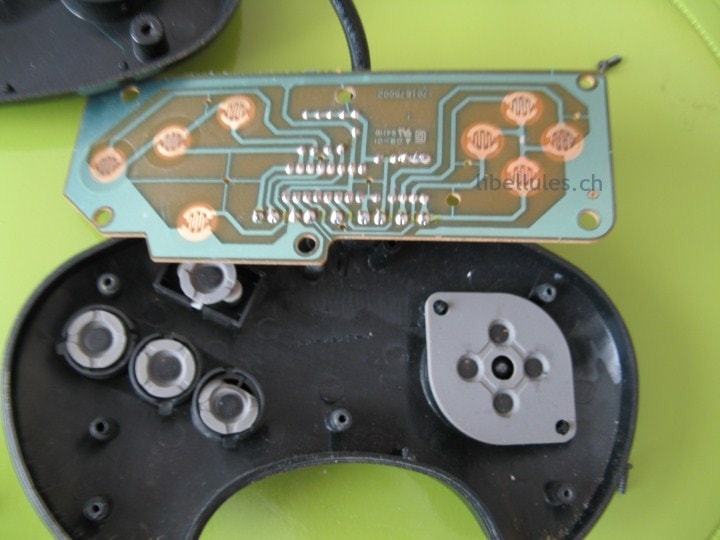

Soulevez délicatement le circuit imprimé (ou sortez le cable, attention à bien le remettre au remontage) pour accéder aux boutons et aux contacts :
Passons aux choses sérieuses, et à la deuxième partie : nettoyer la manette.
